芯片特性：

输出端口耐压28V。

芯片内置稳压管，应用过程中电源和芯片VDD脚之间需要加一个电阻。

内置上电复位和掉电复位电路。

PWM控制端能够实现256级调节，扫描频率250Hz。

单线传输数据.芯片内置信号整形电路，在两点之间点间距比较大的应用中无需增加任何电路。

线性传输时，可无限级联。

提供3路恒流输出，固定输出电流为18mA。

精确的输出电流精度：通道之间 ±1.5%，芯片之间 ±3%

数据接收速度有低速与高速两种。

ESD > 8KV。

应用范围：

全彩发光字

LED全彩色模组

LED全彩点光源

LED条屏，异型屏

所用亮化，景观照明项目

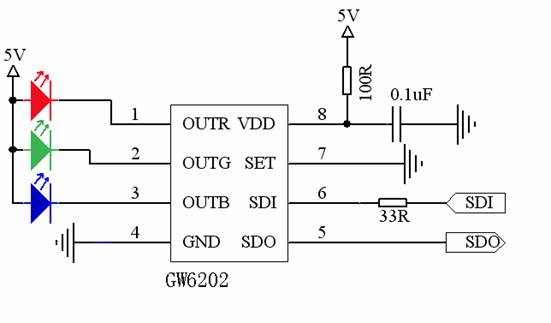

5V应用电路原理图：

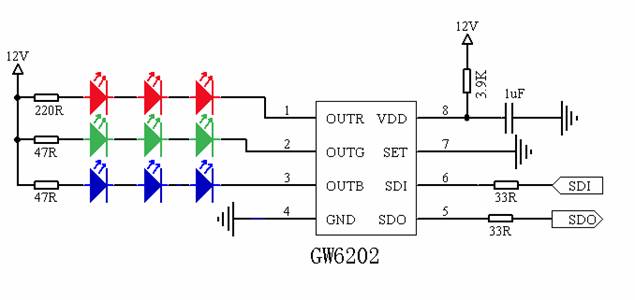

12V应用电路原理图：

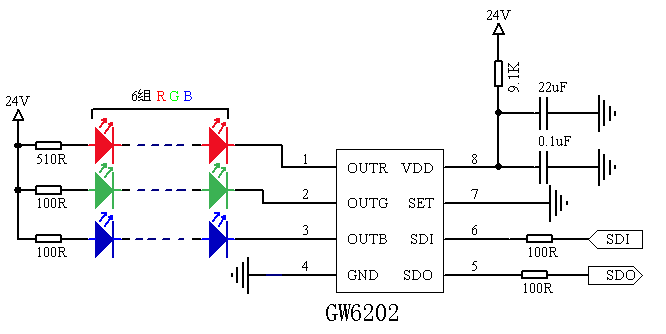

24V应用电路原理图：
